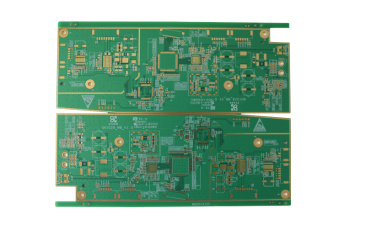

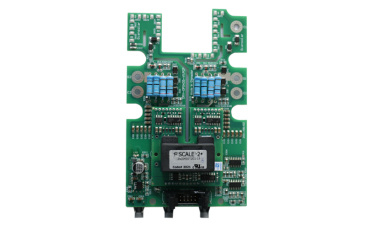

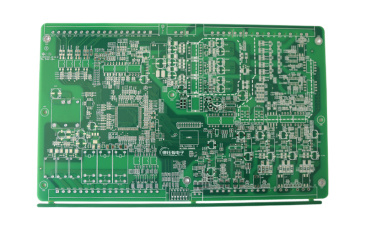

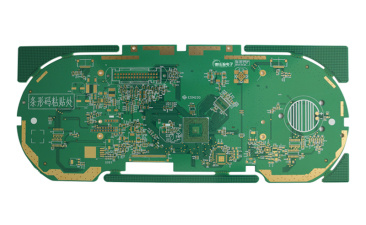

产品展示

以印制pcb经营为主的高科技企业

- 查看详情 -

应用领域

产品广泛应用于计算机网络、通讯技术、工业控制、消费电子等领域

徐州晨飞电子科技有限公司

徐州晨飞电子科技有限公司

徐州晨飞电子科技有限公司是以印制pcb经营为主的高科技企业, 主要生产单双面线路板, 多层线路板(2~36层), 柔性线路板(FPC)等印刷电路板, 旗下员工拥有10几年的线路板制作经验和高素质的工程队伍所创建,满足客户市场所需, 提供快速迅捷, 准确的服务。

10 +

线路板制作经验

60 %

产品远销海外

5 条

全新高速SMT生产线

30000

设计产能30000/月

- 查看详情 -

公司新闻

COMPANY NEWS

SMT贴片加工需要哪些设备，各有什么用途？

我们知道，在SMT贴片加工过程中，需要借助许多的生产设备才能将一块电路板组装完成，一个smt贴片加工厂的加工能力由其生产设备的性能水平决定。接下来我们就为大家介绍一下的基本生产设备配备情况。 smt贴片加工所需用的基本生产设备有锡膏印刷机、贴片机、回流焊、AOI检测仪、元器件剪脚机、波峰焊、锡炉、洗板机、ICT测试治具、FCT测试治具、老化测试架等，不同规模的PCBA加工厂，所配备的生产设备会不尽相同。 1、锡膏印刷机 现代锡膏印刷机一般由装版、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的PCB,通过传输台输入至贴片机进行自动贴片。 2、贴片机 贴片机：又称“贴装机”、“表面贴装系统”（Surface Mount System），在生产线中，它配置在锡膏印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种生产设备。根据贴装精度和贴装速度不同，通常分为高速和泛速两种。 3、回流焊 回流焊内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的PCB板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，生产加工成本也更容易控制。 4、AOI检测仪 AOI（Automatic Optic Inspection）的全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的生产设备。AOI是新兴起的一种新型测试技术，但发展迅速，许多厂家都推出了AOI测试设备。当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。 5、元器件剪脚机 用于对插脚元器件进行剪脚和变形。 6、波峰焊 波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫”波峰焊”，其主要材料是焊锡条。 7、锡炉 一般情况下，锡炉是指电子接焊接中使用的一种焊接工具。对于分立元件PCB板焊接一致性好，操作方便、快捷、工作效率高，是您生产加工的好帮手。 8、洗板机 用于对PCBA板进行清洗，可清除焊后板子的残留物 9、ICT测试治具 ICT Test 主要是使用ICT测试治具的测试探针接触PCB layout出来的测试点来检测PCBA的线路开路、短路、所有零件的焊接情况。 10、FCT测试治具 FCT（功能测试）它指的是对测试目标板(UUT：Unit Under Test)提供模拟的运行环境（激励和负载），使其工作于各种设计状态，从而获取到各个状态的参数来验证UUT的功用好坏的测试方法。简单地说，就是对UUT加载合适的激励，测量输出端响应是否合乎要求。 11、老化测试架 老化测试架可批量对PCBA板进行测试，通过长时间等模拟用户使用的操作，测试出有问题的PCBA板。

2022-10-08

手工焊接的步骤以及技术要求

平常在我们生产过程中，我们发现那些量极少的订单或者维修订单，工程师一般都会采用手工焊接，那么手工焊接需要有那些基本要求呢，下面英创立电子就带各位小伙伴们了解一下： 1、作用：焊接元件、导线，使其可靠连接，具有良好的导电性能和一定机械强度，也可将原来焊件分解。 2、焊接基本要领： ①清洁的金属表面，保证良好焊接的前提。 ②加热时到达最佳焊接温度。 ③具有一定的焊接时间(焊接速度应合适)。 ④焊锡在液态下要有良好的浸润能力(可借助助焊剂)。 3、焊点质量要求：电接触良好;机械性能良好;美观。严防虚焊、修焊，焊点不宜过大，要光泽、美观，但牢固是首位。 注意：焊接技术不仅关系到整机装配的劳动生产率的高低和生产成本的大小，而且也是电子产品质量的关键。要做到每一个焊点不但均匀美观且有良好的电气性能和机械强度，还不是一朝一夕就能掌握好，一个从事电子技术工作的人员，尤其是初学者，必须认真学习有关焊接的理论知识，掌握焊接技术要领，并能熟练地进行焊接操作，这样才能保证焊接质量，提高工作效率。 4、焊接基本步骤： ①右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。 ②将烙铁头刃面紧贴在焊点处，将被焊表面加热到焊锡熔化的温度。电烙铁与水平面大约成60℃角，以便于熔化的锡从烙铁头上流到焊点上，将焊锡熔化并填充到被焊的金属表面。烙铁头在焊点处停留的时间控制在2～3秒钟。 ③在焊点上的锡料及流韧性恰当时抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。 ④用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。 5、焊接质量的基本技术要求 ①焊点要牢固，具有一定的强度; ②不能出现虚焊、假焊、漏焊等现象; ③焊点之间不应出现搭焊、碰焊、桥连、溅锡等现象; ④焊点不应有毛刺、空隙、沙眼、气孔等现象; ⑤焊点要光亮且大小均匀; ⑥焊点表面要整洁，无焊剂残留; ⑦焊点上的焊料用料要适应; ⑧掌握好焊接温度，防止烫坏导线和元件。

2022-10-08

行业新闻

INDUSTRY NEWS

SMT贴片加工过程中出现漏件损件的原因分析

在电子科技高速发展的今天，对SMT贴片加工的要求还是比较高，在SMT加工中偶尔也会出现一些问题，比如说漏件、损件等现象，这些加工不良现象都是需要SMT工厂的操作人员去寻找问题出现的原因并及时解决，保障加工质量才能给客户带来满意的加工服务体验。深圳SMT贴片厂英创立电子给大家总结一下原因，大家一起学习一下： SMT漏件的主要原因： 1、 电路板来料不良，产生变形； 2、 电路板焊盘没有上锡膏或者锡膏较少； 3、 元器件来料不良，同一型号物料厚度不一样； 4、 元器件供料架送料不到位； 5、 元件吸嘴堵塞； 6、 有污垢或在吸嘴的端面裂纹，这种现象会引起空气泄漏； 7、 贴片加工的高度是不合适，由于元件厚度或z轴高度的设定误差，应当根据检查后的实际值进行校正； 8、 拾片坐标不适当，这可能是因为供料器的供料中心没有调整好，应重新调整供料器。 以上是发生漏件、损件可能出现的一些原因，当然可能还有其他原因会导致这种不良情况发生，欢迎大家一起探讨。

2022-10-08

PCBA板刷三防漆的几种方法

三防漆是一种特殊配方的涂料，三防漆具有良好的耐高低温性能，能够用于保护线路板及其相关设备免受坏境的侵蚀。以下我们就来讲一下刷三防漆的几种方法： 1、刷涂使用普遍，可在平滑的表面上产生出极好的涂覆效果。 2、喷涂使用喷雾罐型产品可方便地应用于维修和小规模的生产使用，喷枪适合于大规摸的生产，但是这两种喷涂方式对于操作的准确性要求较高，且可能产生阴影(元器件下部未覆着三防漆的地方)。 3、自动浸涂浸涂可确保完全的覆膜，且不会造成因过度喷涂而导致的材料浪费。 4、选择性涂覆着膜涂覆准确且不浪费材料，适用于大批量的覆膜，但对涂覆设备的要求较高。最适用于大批量的覆膜。使用一个编制好的XY表，可减少遮盖。PCB板喷漆时，有很多接插件不用喷漆。贴胶纸太慢而且撕的时候有太多残留的胶，可考虑按接插件形状、大小、位置，做一个组合式罩子，用安装孔定位。罩住不用喷漆部位。

2022-10-08
